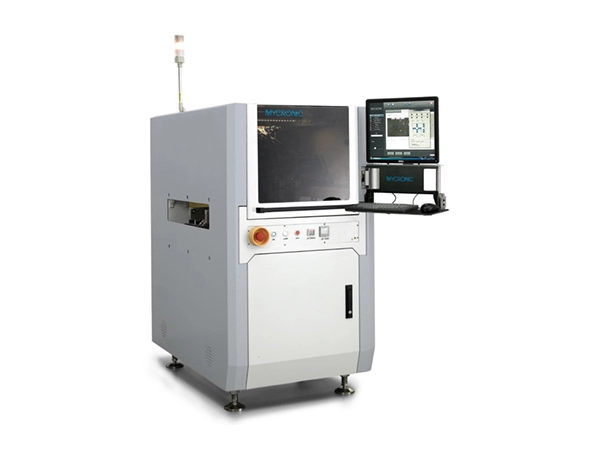

MYJ10X ဂဟေငါးပိဂျက်ပရင့်စနစ်သည် non-planar PCBs (အမြင့်ကွာခြားချက် 0.4 မီလီမီတာအောက်) ကို ထားရှိပေးပြီး ထိန်းချုပ်နိုင်သော ဂဟေငါးပိအထူကို ပံ့ပိုးပေးကာ အသုံးပြုသူများအား နေရာအမျိုးမျိုးတွင် အထူများသတ်မှတ်နိုင်စေပါသည်။ ၎င်းသည် အစိတ်အပိုင်းများပေါ်တွင် တိုက်ရိုက်ပုံနှိပ်ခြင်းကို ပံ့ပိုးပေးသည်- 3D/stacked assembly processes အတွက် သင့်လျော်စေသည်- နှင့် stencils လိုအပ်မှုကို ဖယ်ရှားခြင်းဖြင့် မြင့်မားသော ထိရောက်မှုကို ပေးစွမ်းသည်။
- stencil မလိုအပ်ပါ။ တိကျသော ဂဟေတွဲပုံစံများ လိုအပ်သော application များအတွက် အထူးသင့်လျော်ပါသည်။
- မတူညီသောထုတ်ကုန်များအတွက် လျင်မြန်သော ပရိုဂရမ်ရေးဆွဲခြင်းနှင့် အတည်ပြုခြင်း။
- ထုတ်ကုန်တစ်ခုတည်းရှိ ကပ်လျက်ပါသော pads များကြားရှိ ဂဟေဆော်သည့်ပမာဏတွင် သိသာထင်ရှားသော ကွဲပြားမှုများကို ကိုင်တွယ်ဖြေရှင်းနိုင်စွမ်းရှိသည်။
- PoP (Package-on-Package) ဂဟေဖြန့်ဝေခြင်းအက်ပ်လီကေးရှင်းများကို အလွယ်တကူ ပံ့ပိုးပေးသည်။
- သန့်ရှင်းရေးမလိုအပ်ပါ။ အလွန်လွယ်ကူသောပြုပြင်ထိန်းသိမ်းမှု
- မြင့်မားသောပေါင်းစပ်သိပ်သည်းဆရှိသောထုတ်ကုန်များအတွက်အထူးသင့်လျော်သည်။
- မညီညာသော မျက်နှာပြင်များ (အမြင့်အမျိုးမျိုးရှိ) ထုတ်ကုန်များအတွက် သင့်လျော်သော ပျော့ပြောင်းစွာ ဖြန့်ဝေပေးခြင်း။ ဂဟေထုထည်၏တိကျသောထိန်းချုပ်မှု
| အခြေခံ ကန့်သတ်ချက်များ | MYJ10X In-line Solder Paste Jetting Platform |
| အတိုင်းအတာများ | 770 x 1200 x 1400 mm (W x D x H) |
| စက်အလေးချိန် | 650 ကီလိုဂရမ် (ပုံမှန်ဖွဲ့စည်းမှု) |
| ဖြန့်ဝေရေးဧရိယာ | W x D = 350 mm x 475 mm (စံသတ်မှတ်မှု) |
| မက်။ PCB အရွယ်အစား (တစ်လမ်းသွားမုဒ်) | W x D = 350 mm x 475 mm |
| မက်။ PCB အရွယ်အစား (နှစ်လမ်းသွားမုဒ်) | W x D = 350 မီလီမီတာ x 210 မီလီမီတာ (တစ်ပြိုင်နက် လမ်းကြောင်းနှစ်ခု) |
| Conveyor | အမြင့် 890-965 မီလီမီတာ; စံ SMEMA ဆက်သွယ်ရေး၊ dual-track ရွေးချယ်မှုရနိုင်သည်။ |
| Conveyor load capacity (fixture အပါအဝင်) | 3 ကီလိုဂရမ် (ပိုလေးသောဝန်ဆောင်မှုအတွက် စိတ်ကြိုက်ပြင်ဆင်ရန် လိုအပ်သည်) |
| Conveyor width ချိန်ညှိမှု အပိုင်းအခြား | တစ်လမ်းသွား- 50-475mm; dual-track တပြိုင်နက်: 50-210mm |
| PCB အထူ | 0.5mm < T < 6mm; အခြားအထူများအတွက် စိတ်ကြိုက်ပြင်ဆင်မှု လိုအပ်သည်။ |
| နေရာချထားမှု တိကျမှု | ±30μm @ 3σ (X၊ Y) |
| အထပ်ထပ် | ±15μm @ 3σ (X၊ Y) |
| မက်။ အရှိန် | 1000 mm/s (X၊ Y) |
| မက်။ အရှိန် | 1g (X၊ Y) |
|
|
|
| အခြေခံဘောင်များ | ဂဟေဆော်ပြီး jetting valve |
| Valve configuration AP (အသေး) | 215–260μm; 2.1–3.2nl; 200Hz |
| Valve configuration AG (အလတ်စား) | 330–520μm; 5–20nl; 160–300Hz |
| အရာဝတ္ထုလေဖိအားကို ကျွေးသည်။ | 15.9 Psi |
| အမြင့် | 0.6±0.1mm |
| လက်မှတ်အမျိုးအစား | အီး |
